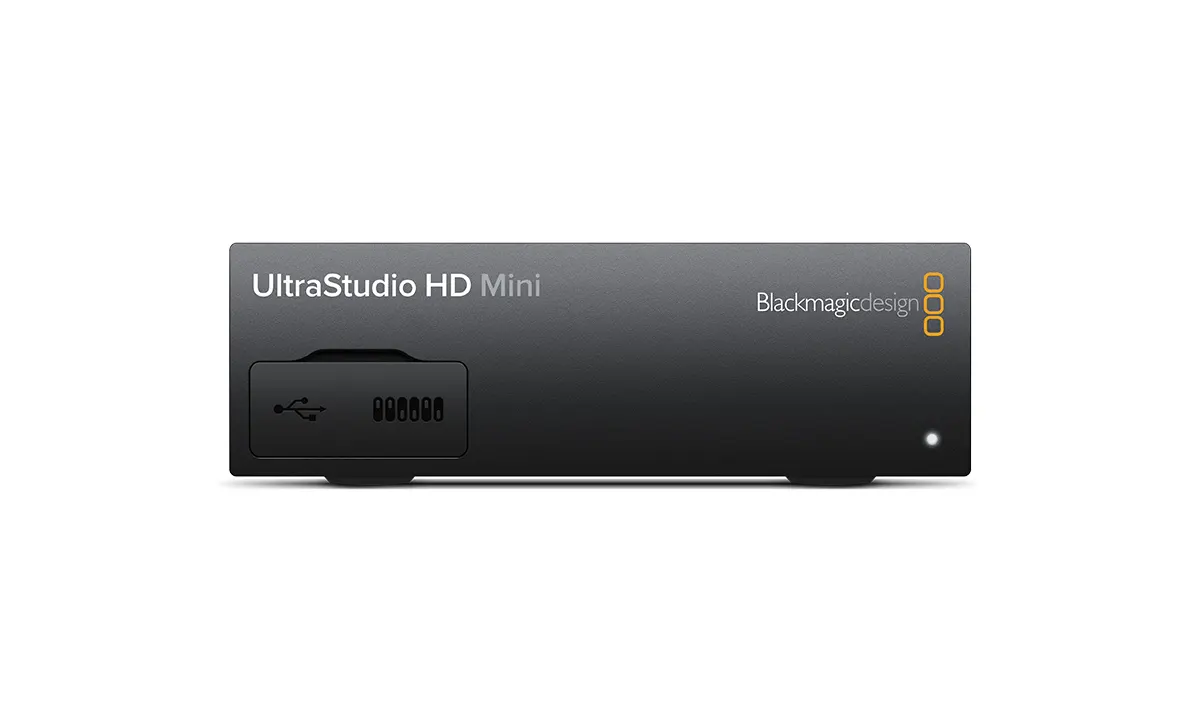

UltraStudio HD Mini
Especificaciones técnicas
Conexiones
Entradas de video SDI
1 x SD/HD a 3 Gb/s.
Salidas de video SDI
2 x SD/HD a 3 Gb/s. Admiten imagen principal y canal alfa.
Velocidades de transmisión SDI
270 Mb/s, 1.5 Gb/s, 3 Gb/s
SDI por fibra óptica
No disponible
Entradas de video HDMI
No disponible
Salidas de video HDMI
1 x HDMI 1.4b con conector tipo A.
Entradas de video analógico
Señales Y, B-Y, R-Y y NTSC/PAL.
Salidas de video analógico
No disponible
Entradas de vídeo HDMI 2.0b
1
Salidas de vídeo HDMI 2.0
1
Entradas de audio HDMI
8 canales integrados en SD/HD/UHD/4K.
Entradas de audio analógico
2 conectores de 0.25 pulgadas para audio analógico balanceado y no balanceado.
Salidas de audio analógico
No disponible, audio integrado solamente.
Entradas de audio SDI
16 canales integrados en SD y HD.
Salidas de audio SDI
16 canales integrados en SD y HD.
Salidas de audio HDMI
2 canales integrados en SD y HD.
Conexión para código de tiempo
No disponible. RP-188 solamente.
Entrada para señales de referencia
Tri-Sync o Black Burst.
Códecs compatibles
AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV‑NTSC, DV‑PAL, DVCPRO50, DVCPROHD, DPX, HDV, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHR y DNxHD, ProRes 4444, ProRes 422 HQ, ProRes 422, ProRes LT, ProRes 422 Proxy, 4:2:2 de 8/10 bits sin compresión y 4:4:4 de 10 bits sin compresión.
Formatos SDI
Formatos SD
NTSC 525i59.94, PAL 625i50
Formatos HD
720p50, 720p59.94, 720p60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30, 1080i50, 1080i59.94, 1080i60
Formatos 2K
2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p, 2K DCI 23.98PsF, 2K DCI 24PsF, 2K DCI 25PsF
Formatos UHD
No disponible
Formatos 4K
No disponible
Conformidad SDI
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M y SMPTE 425M A/B.
Metadatos SDI
RP 188/SMPTE 12M-2 y subtítulos opcionales (CC).
Muestreo de audio
Frecuencia televisiva de 48 kHz y 24 bits.
Muestreo de video SDI
4:2:2/4:4:4
Espacios cromáticos
REC 601, REC 709.
Resolución HDMI
HD pixel por pixel desde el dispositivo conectado.
Velocidades de transmisión
SD/HD para señales SDI/HDMI. Señales SDI en 270 Mb/s, 1.5 Gb/s y 3.0 Gb/s.
Memoria intermedia física
v210 (YUV de 10 bits), 2vuy (YUV de 8 bits), ARGB, BGRA (RGB de 8 bits), r210 (RGB de 10 bits), R12B, R12L (RGB de 12 bits).
Precisión cromática
HDMI
RGB 4:4:4 de 8 bits hasta 1080p30. YUV 4:2:2 de 8 y 10 bits en todos los formatos.
SDI
RGB 4:4:4 de 8, 10 y 12 bits hasta 1080p30. YUV 4:2:2 de 8 y 10 bits en todos los formatos.
Captura mediante equipos informático
1 puerto Thunderbolt® 3 para Mac y Windows. Alimentación desde el equipo informático central mediante tecnología Thunderbolt. Incluye herramientas de desarrollo Blackmagic Desktop Video.
Control
Panel de control integrado
No disponible. Compatible con el panel inteligente para conversores Teranex Mini, que incluye una pantalla a color de 2.2 pulgadas para supervisar la señal, los vúmetros y los indicadores de estado.
Control de dispositivos
1 x puerto RS-422
Procesamiento
Conversión de espacios cromáticos
Mediante soporte físico en tiempo real.
Conversión HD-SD
Conversión de 10 bits en tiempo real disponible para señales HD en la salida SDI B durante la reproducción. Opciones disponibles: apaisado, anamórfico (16:9) o centrado (4:3).
Efectos en tiempo real
Efectos internos de Final Cut Pro X. Efectos de Mercury Playback Engine (Premiere Pro CC). Efectos internos de Media Composer. DaVinci Resolve.
Instalación física
Requiere equipo informático con puerto USB-C y tecnología Thunderbolt® 3. Ver requisitos completos del sistema en las páginas de soporte técnico.
Especificaciones físicas
Sistemas operativos
Mac 10.14 Mojave,
Mac 10.15 Catalina o posterior
Windows 8.1 y 10 de 64 bits.
Linux
Requisitos energéticos
Cable Thunderbolt. Requiere equipo informático con puerto USB-C y tecnología Thunderbolt® 3.
Especificaciones ambientales
Temperatura de funcionamiento
5 °C a 40 °C (41 °F a 104 °F)
Temperatura de almacenamiento
-20 °C a 45 °C (-4 °F a 113 °F)
Humedad relativa
0 % a 90 % sin condensación
